Sur un tableau électrique neuf, on tombe vite sur la question du type de différentiel à poser en tête de rangée. Le type A et le type AC ne protègent pas contre les mêmes fuites de courant, et un mauvais choix peut provoquer des déclenchements intempestifs, ou pire, une absence de coupure quand il le faudrait.
Comprendre la différence entre disjoncteur différentiel type A et AC permet de câbler chaque circuit sur le bon dispositif, en conformité avec la norme NF C 15-100.
A lire aussi : Astuces et étapes pour construire une balançoire entre deux arbres dans votre jardin

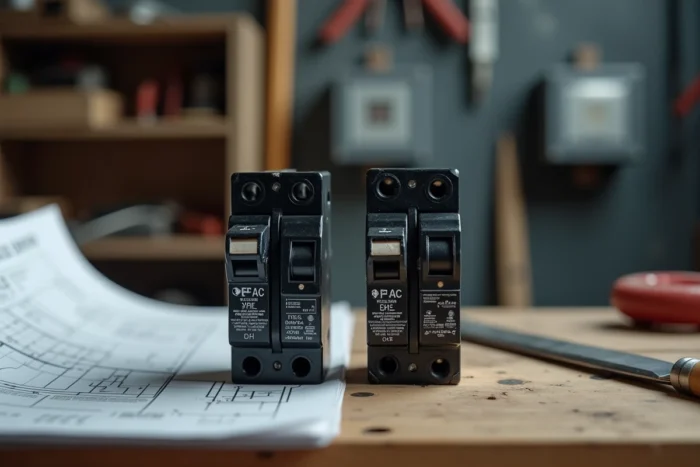

Composante continue du courant de fuite : le critère technique qui sépare type A et type AC
Un différentiel de type AC surveille uniquement les fuites de courant alternatif sinusoïdal. Quand un défaut d’isolement laisse passer du courant vers la terre sous forme d’onde sinusoïdale classique, le type AC le détecte et coupe le circuit.
Le type A fait la même chose, mais il détecte aussi les fuites de courant comportant une composante continue pulsée. Ce type de fuite apparaît dès qu’un appareil redresse le courant en interne, par exemple via un variateur électronique, une alimentation à découpage ou un moteur piloté par un convertisseur.
A voir aussi : Conseils et stratégies incontournables pour booster la croissance de votre entreprise
Concrètement, on branche une plaque à induction sur un circuit protégé par un type AC : si la plaque génère une fuite à composante continue, le différentiel AC ne voit rien. Le défaut persiste, le courant de fuite circule dans le conducteur de terre, et la protection reste muette. Avec un type A en tête de rangée, la coupure intervient normalement. C’est pour cette raison que la norme impose le type A sur certains circuits précis.
Pour approfondir la différence entre disjoncteur a et ac dans le cadre d’un tableau résidentiel, on peut s’appuyer sur les exigences de la NF C 15-100, qui définit clairement la répartition entre les deux types.
Circuits obligatoires sous type A selon la norme NF C 15-100
La norme ne laisse pas le choix sur certains équipements. Un interrupteur différentiel de type A doit protéger au minimum les circuits suivants :
- La plaque de cuisson ou la cuisinière électrique, dont l’électronique de puissance génère des courants redressés lors de la régulation de température.
- Le lave-linge, équipé d’un moteur à vitesse variable piloté par un convertisseur de fréquence, source classique de composante continue dans les fuites.
- La borne de recharge pour véhicule électrique (IRVE), qui convertit le courant alternatif en courant continu pour la batterie du véhicule.
Tous les autres circuits domestiques (éclairage, prises courantes, chauffage résistif, chauffe-eau) peuvent être raccordés sous un différentiel de type AC. La norme exige au minimum un type A et un type AC par tableau.
Cas de la borne de recharge IRVE
La recharge d’un véhicule électrique illustre bien le problème. Le chargeur embarqué du véhicule redresse le courant, et une fuite éventuelle comporte presque toujours une composante continue. Un différentiel AC standard risque de ne pas déclencher, ce qui rend le type A obligatoire sur ce circuit.
Sur le terrain, les installateurs IRVE tendent à standardiser des dispositifs type A sur l’ensemble de la rangée dédiée plutôt que de mixer AC et A au cas par cas. Cette approche simplifie le câblage et évite les erreurs d’affectation lors d’une modification ultérieure du tableau.
Généraliser le type A sur tout le tableau : tendance terrain ou surcoût inutile
La multiplication des charges électroniques dans les logements modifie la donne. Pompes à chaleur, climatisations réversibles, panneaux photovoltaïques avec micro-onduleurs, électroménager connecté : la majorité des appareils récents embarquent des alimentations à découpage susceptibles de produire des fuites à composante continue.
Certains installateurs font le choix de poser uniquement des différentiels type A sur toutes les rangées, y compris celles qui alimentent des prises générales ou l’éclairage. Cette approche anticipe le remplacement futur d’un appareil résistif par un appareil électronique, sans avoir à revoir le tableau.
Le surcoût existe. Un interrupteur différentiel type A coûte sensiblement plus cher que son équivalent AC, à calibre et sensibilité identiques. Pour un tableau à quatre rangées, la différence de prix totale reste modérée, mais elle n’est pas négligeable sur un budget serré.
Les retours varient sur ce point : certains électriciens considèrent que le type AC reste parfaitement adapté aux circuits d’éclairage et de chauffage résistif, où la composante continue est absente. D’autres préfèrent uniformiser pour éviter toute mauvaise surprise à moyen terme, surtout dans un logement neuf conçu pour durer plusieurs décennies.
Erreurs fréquentes au tableau électrique et vérifications pratiques
L’erreur la plus courante consiste à raccorder un lave-linge ou une plaque à induction sous un différentiel de type AC par manque de place sur la rangée type A. Le circuit fonctionne normalement au quotidien, mais la protection contre les fuites à composante continue n’est plus assurée. En cas de contrôle Consuel sur une installation neuve, ce point est vérifié.
Autre piège : confondre interrupteur différentiel et disjoncteur différentiel. L’interrupteur différentiel protège les personnes contre les fuites de courant, mais ne détecte ni les surcharges ni les courts-circuits. Le disjoncteur différentiel cumule les deux fonctions. Dans les logements résidentiels, on installe généralement des interrupteurs différentiels en tête de rangée, associés à des disjoncteurs divisionnaires sur chaque circuit.
Vérifier le bon fonctionnement
Chaque interrupteur différentiel dispose d’un bouton test en façade. En appuyant dessus, on simule une fuite de courant : le dispositif doit couper immédiatement. Cette vérification se fait idéalement une fois par mois, quel que soit le type (A ou AC).
Si le différentiel ne déclenche pas lors du test, il faut le remplacer. Un dispositif défaillant laisse l’ensemble de la rangée sans protection différentielle, ce qui expose les occupants à un risque d’électrocution en cas de défaut d’isolement.
Évolution réglementaire NF C 15-100 : ce qui change à partir de 2025
La nouvelle édition de la norme NF C 15-100, dont la mise en application est prévue à compter de septembre 2025 selon l’AFNOR, renforce les exigences sur la protection différentielle. Les installations résidentielles neuves devront intégrer des dispositions actualisées, notamment pour tenir compte de la généralisation des bornes de recharge et des équipements à composante électronique.
Anticiper cette évolution lors d’une rénovation de tableau permet d’éviter une mise en conformité coûteuse quelques années plus tard. Poser un type A sur les rangées susceptibles d’accueillir de futurs circuits électroniques reste la stratégie la plus sûre, même si la réglementation actuelle ne l’impose pas encore sur tous les circuits.
Le choix entre type A et type AC se résume à une question de nature du courant de fuite. Pour les circuits à risque de composante continue, le type A s’impose sans discussion. Pour le reste, le type AC suffit techniquement, mais la tendance du métier pousse vers une adoption plus large du type A, portée par l’électrification croissante des logements.
